Установка откатных ворот своими руками

Действительно, от исполнителя в этом случае требуется определенный набор базовых строительных и монтажных навыков, а также комплект инструментов, о наличии которых лучше позаботиться заранее. Данное руководство поможет вам определить порядок действий и количество материалов, которые необходимы для самостоятельного монтажа откатных ворот.

Конструктивное устройство

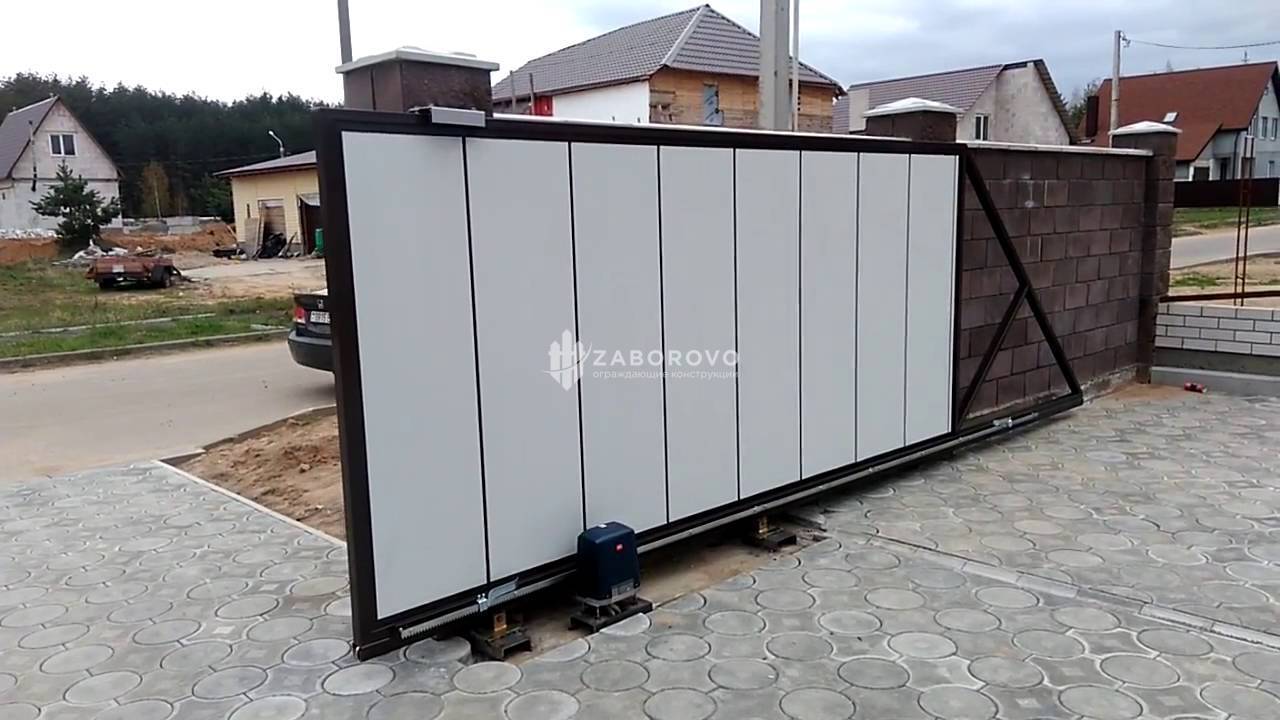

Самостоятельная установка откатных ворот предусматривает детальное ознакомление с конструкцией изделия. В качестве основы для монтажа ворот используется предварительно залитый фундамент, в котором фиксируются две роликовые опоры. К каркасу створки, изготовленному из профильной трубы, приваривается п-образная направляющая балка. Перемещение балки по роликам и определяет движение полотна в момент открывания или закрывания проема для ворот. В качестве материала для ее изготовления используют швеллер.

Роликовые тележки крепятся к основанию при помощи заранее забетонированных закладных элементов с отверстиями под фундаментные болты. Полотно ворот устанавливают на роликовые каретки таким образом, чтобы ролики оказались внутри швеллерной балки, что обеспечивает надежную фиксацию и предотвращает перекос во время движения. В верхней части опорного столба, расположенного со стороны закладных элементов, створа закрепляется при помощи верхнего фиксатора - кронштейна с роликами, который удерживает полотно от опрокидывания.

На противоположном опорном столбе устанавливаются нижний и верхний уловители, которые предназначены для остановки полотна откатных ворот в момент полного закрывания проема. Напротив них к раме крепятся концевые ролики, которые обеспечивают плавный контакт с верхним и нижним уловителями и не допускают удара при закрывании. Уловители представляют собой кронштейны, которые надежно защищают ролики от попадания влаги и загрязнений в закрытом состоянии. Аналогичную защиту для установленных на опорных тележках роликов обеспечивает несущий профиль направляющей балки.

Конструктивные исполнения предусматривают возможность создания сдвижных откатных ворот, когда две створки разъезжаются в противоположные стороны вдоль забора при открывании и съезжаются аналогичным образом при закрывании. Монтаж сдвижных ворот по технологии аналогичен работам для откатных ворот. Исключение составляет необходимость создания двух направляющих и закладных элементов - возле каждого опорного столба по краям проема.

В зависимости от степени автоматизации различают откатные ворота с ручным или автоматизированным управлением. Для последнего варианта необходимо приобрести, установить и подключить комплект автоматики, который состоит из привода, фотоэлементов, кабелей, системы светового или звукового оповещения, а также пульта дистанционного управления.

Почему выбирают откатные ворота

Популярность откатных ворот среди владельцев частных домов и дачных участков продиктована набором преимущественных характеристик, которыми обладает этот тип конструкции. Среди определяющих факторов выбора в пользу такой конструкции стоит отметить следующие:

• минимум занимаемого места внутри двора и снаружи;
• простота устройства, управления и установки;
• визуальная привлекательность конструкции и процесса ее работы;
• возможность автоматизации движения ворот при открывании и закрывании;
• различные варианты конструкции - откатные, сдвижные или раздвижные;
• надежность и долговечность;
• бесшумная работа при соблюдении правил установки и эксплуатации;
• возможность подключения дистанционного управления.

Многие преимущества завязаны на автоматическом управлении, которое не является обязательной функцией, но если вы пользуетесь воротами регулярно, то стоит задуматься о необходимости покупки и установке комплекта автоматики.

Этапы самостоятельной установки откатных ворот

Если вы решили сделать откатные ворота самостоятельно, то необходимо придерживаться определенной последовательности действий, которую мы изложим в данной инструкции.

Разработка проекта и сметы

Первое, с чего должен начинаться монтаж откатных ворот, - создание чертежа конструкции на основе исходных данных и пожеланий владельца участка. Для сбора исходных параметров необходимо произвести замеры ширины проема и высоты установленного ограждения. После этого необходимо определить габариты полотна и места расположения фундамента под установку закладных.

Устройство фундамента

Возведение основания начинается с разметки траншеи, длина которой должна равняться половине ширины проема. В ширину траншея должна быть не меньше 40-50 см. Глубина фундамента определяется в зависимости от показателя промерзания грунта в условиях местного климата. В Московской области этот показатель составляет 1,7 метра.

Для изготовления закладной части фундамента потребуется швеллер 18-20 и арматура диаметром 10-12 мм, Длина закладной балки из швеллера равняется длине траншеи, снизу к ней приваривается арматура. Вертикальные стойки из арматуры отрезаются таким образом, чтобы их концы были погружены в землю ниже уровня промерзания. Восемь длинных прутков привариваются к балке по краям, связываются между собой несколькими короткими отрезками арматуры и свариваются. Установленные стальные перемычки придают жесткость конструкции и обеспечивают прочность и долговечность фундамента.

Дальнейший процесс заливки фундамента под откатные ворота подразделяется на несколько стадий:

• Рытье углублений и траншеи под установку армирующего каркаса.
• Засыпка песчано-щебневой подушки на дно ямы под закладку фундамента. Подушка удерживает армирующий каркас от погружения в грунт и создает препятствие для проникновения грунтовых вод к бетону.
• Установка каркаса в яму с выставкой верхней поверхности швеллера в горизонтали по строительному уровню.
• Если установка автоматики планируется сразу, то в этот момент определяется место крепления привода и под направляющую балку закладывается кабель-канал с проводами.
• Приготовление цементного раствора с использованием цемента М400, щебняи просеенного песка.
• Заливка раствора в подготовленную яму с параллельной проверкой уровня направляющей балки.
• После заливки бетона конструкцию нужно оставить в состоянии покоя на 7-10 дней. За этот период времени бетон наберет необходимую прочность, а для предотвращения образования трещин его нужно проливать водой.

Сборка откатных ворот

Чтобы выставить воротное полотно, необходимо определить линию, по которой оно будет перемещаться. Для этого по разметке натягиваем леску между вбитыми в землю колышками. Разметка определяет расстояние в 200 мм от поверхности дороги и 30 мм от опоры, обозначающей конец проема.

Распишем дальнейшие действия поэтапно, чтобы не запутаться:

1. Установить каретки с роликами в направляющую балку, которая прикреплена к полотну откатных ворот.
2. Сместить каретки к центру полотна, зафиксировать их положение.
3. Установить створку каретками на поверхность закладного швеллера, сместить каретки к местам их необходимого расположения, выставить створку по натянутому ранее шнуру.
4. Отрегулировать взаимное расположение полотна откатных ворот и роликовых тележек, поочередно прихватить пластины роликовых тележек к закладному швеллеру.
5. Прокатить полотно по роликам, определив параллельность линии перемещения натянутой леске.
6. Снять полотно с роликовых кареток, отложить в сторону.
7. Демонтировать ролики с соединительной пластины, которая прихвачена к основанию.
8. Обварить пластины по контуру прилегания к закладной балке катетом, равным толщине платины. По возможности используйте для сварки качественные и тщательно просушенные электроды - это предопределит надежность конструкции на протяжении всего срока эксплуатации.
9. Установить роликовые тележки на балку, крепить к пластинам при помощи штатных комплектующих (болтов и гаек).
10. Монтировать створку в закрытом состоянии, выставить направляющую балку в горизонте при помощи регулировки высоты роликовых тележек. регулировка производится за счет выкручивания опорных винтов, которые определяют уровень установки каретки.

Регулировка свободного перемещения откатных ворот

Процесс регулировки подразумевает ослабление или затяжку гаек, которые крепят роликовые тележки к регулировочным пластинам. После ослабления или затяжки, прокатите полотно по роликам несколько раз, определив, стало ли перемещение лучше. Регулировать можно и нужно до тех пор, пока не будет обеспечена возможность легко открыть и закрыть проем. Рекомендуем регулярно проверять прямолинейность перемещения, поскольку со временем, под действием нагрузок и собственного веса, откатные ворота способны потерять прямолинейность движения. Установка сдвижных ворот также предусматривает необходимость регулировки роликов. В этом случае она усложняется тем, что одно полотно должно располагаться ровно по уровню и относительно другого.

Установка концевого ролика, улавливателей и заглушек

Для обеспечения прямолинейного движения полотна в направляющую балку устанавливается концевой ролик, который не позволяет створке откатных ворот выскочить из зацепления при движении. Ролик крепится к раме створки винтами, а на торец направляющей балки устанавливаются и привариваются заглушки, гарантирующие защиту внутренней полости профиля от попадания снега и загрязнений.

Затем, чтобы сделать крепление полотна откатных ворот надежным, на опорных столбах устанавливаются следующие элементы конструкции:

• верхний направляющий кронштейн;
• верхний улавливатель;
• нижний улавливатель.

Направляющий кронштейн, находящийся на опоре над фундаментным основанием, удерживает ворота от опрокидывания при перемещении. Последними устанавливают улавливатели, которые обеспечивают фиксацию створки в закрытом состоянии.

Завершающая стадия монтажа - обшивка каркаса листами металлического профнастила, который подбирают в зависимости от материала, использованного при строительстве ограждения. Профлист - важная составляющая схемы. Он отвечает за противодействие ветровой нагрузке, защиту каркаса от попадания влаги, а также препятствует проникновению нежелательных лиц на участок. Листы обшивки можно крепить с вертикальным или горизонтальным расположением волн. Выбор направления также следует производить, учитывая расположение материала на изгороди. Рядом с воротами необходимо предусмотреть место для размещения калитки. Опорные столбы для установки калитки и ворот должны быть выше, чем столбы ограждения или на одном уровне с ними.
